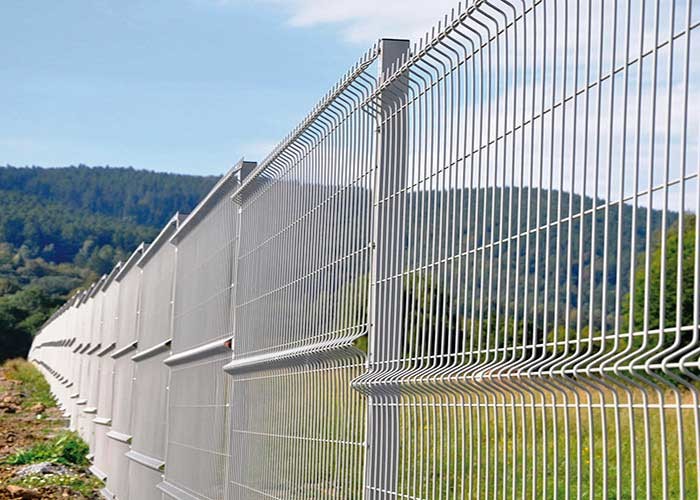

折目の塀の鉄ワイヤーV網の防御フェンス
記述
特徴
•横の「v」はパネルに余分剛性率を与えるためにビームを形づけた
•網の開き一般に200mm x 50mm
•非標準的なパネルの設計は利用できる（必要な最低の生産の量）
•電流を通されたワイヤーからBS ENの10244-2:2001のクラスDに作り出される
•複数の上昇の取付けのために適した
•3.90mm - 7.50mmの直径から利用できるワイヤーの範囲
•1030mm* - 3030mm*から利用できる高さの範囲
•パネルは普通3.00mは広い作り出され（設置及びポストのコストを、2.50m広いパネルと比較するとおよそ20%削減する）
*わずかなパネルの高さは設計と、実際のパネルの高さ変わるかもしれない
指定
|
ライン ワイヤーx クロス ワイヤー |
穴のサイズ | パネル長 | パネルの高さ | 曲がることいいえ。 | 共通色 | 表面処理 |
|
4x4mm 4.5x4mm 4.5x4.5mm 5x4mm 5x5mm 6x5mm 6x6mm |
50X100mm 50X200mm 55X200mm 75X150mm 100X300mm
|
2m 2.2m 2.4m 2.5m 2.8m 3m |
830mm | 2 |
緑RAL6005 灰色RAL7016 ブラウンRAL8019 黒いRAL9005 白いRAL9010 |
1.Hot浸される溶接された黒いワイヤーの後で電流を通した 2.PVCは溶接された電流を通されたワイヤーの後で塗った 3.PEは溶接された電流を通されたワイヤーの後で塗った |

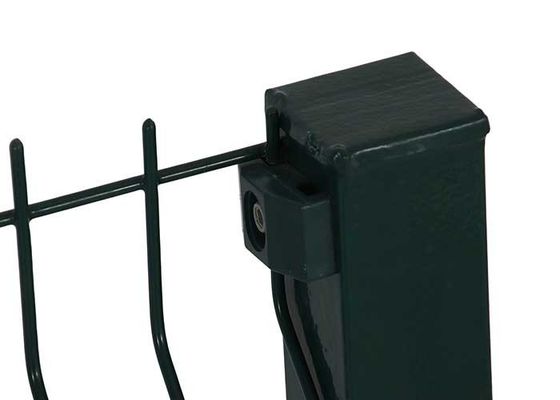

正方形のポストの指定
| ポストの眺め | サイズ | 厚さ | パネルの高さ | 基礎ポスト | 正常なポスト | 表面処理 |
| 正方形のポスト |
40*40mm 50*50mm 60*60mm |
1.0mm 1.1mm 1.2mm 1.5mm 1.8mm 2mm 2.5mm |
830mm | 850mm | 1200mm |
熱浸った1.Black管は電流を通した 2.Galvanized管ポリ塩化ビニールは塗った |
| 1030mm | 1050mm | 1400mm | ||||
| 1230mm | 1250mm | 1600mm | ||||
| 1530mm | 1550mm | 2000mm | ||||
| 長方形のポスト |
30*50mm 40*60mm 60*80mm |
1830mm | / | 2400mm | ||
| 2030mm | / | 2500mm | ||||
| 2230mm | / | 2800mm | ||||
| 2430mm | / | 3000mm |
適用
